簡    介：EP-701C是一款新型氮、磷、溴協效的聚烯烴低鹵環保阻燃劑。與傳統溴系阻燃劑相比，EP-701C中不含Sb2O3，溴含量低，阻燃劑不析出。EP-701C的阻燃制品可達到UL94 V-0（厚度1.5mm以下）級別，并100℃烘烤168h后，仍可通過UL94 V-2（0.75、1.5、3.0mm）測試，尤其對于片材，EP-701C阻燃效率更佳，可通過UL94 V-0（0.4mm）級別，并100℃烘烤72h后，材料阻燃性能可保持UL 94V-0（0.4mm）級，100℃烘烤168h后，仍可通過UL94 V-2（0.4mm）測試。阻燃制品可控制溴含量≤900ppm，達到IEC 61249-2-21的無鹵要求。此外，阻燃制品具有密度小、發煙量低、模具腐蝕性小等特點，主要用于制造電器插座、電器骨架、汽車接插件等產品，并且適用于片材類產品。

優    點：

1、EP-701C用于PP中，阻燃制品的溴含量≤900ppm，能夠滿足制件無鹵要求。

2、EP-701C用于PP中，無需添加三氧化二銻，且阻燃劑不析出。

3、EP-701C用于PP中，100℃烘烤168h后，仍可通過UL94 V-2（1.5mm）測試。

指    標：

推薦用量：

包裝/儲存：25kg/包；按一般化學品運輸，儲存于干燥陰涼處,避免陽光直曬。

加工注意事項：

（1）EP-701C用于PP中時，不建議使用強剪切的螺桿組合。

（2）EP-701C用于PP中時，不能與Sb2O3類阻燃劑混合使用。

（3）EP-701A用于PP中時，加入某些助劑可能會導致阻燃樹脂顆粒外觀性能或阻燃性能的不良影響，對于助劑的選擇必須進行謹慎的評估（特別：不能加碳酸鈣做填料）。

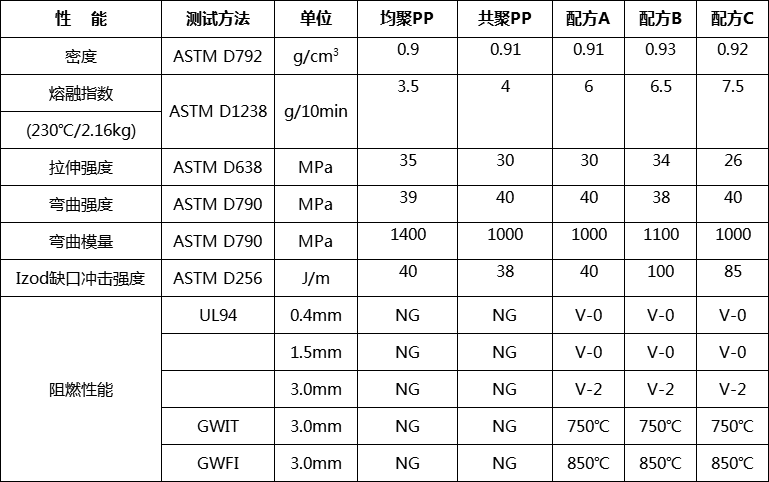

經典性能：

備注：以上所有應用數據為EP-701C的典型值。
